今回の目標
前回スケッチを作成した旧型国電の後面の立体の3Dデータを作成します。FREECAD上ではグリーンマックスの板キットの後面のようにも見えます。
後面外枠の作成

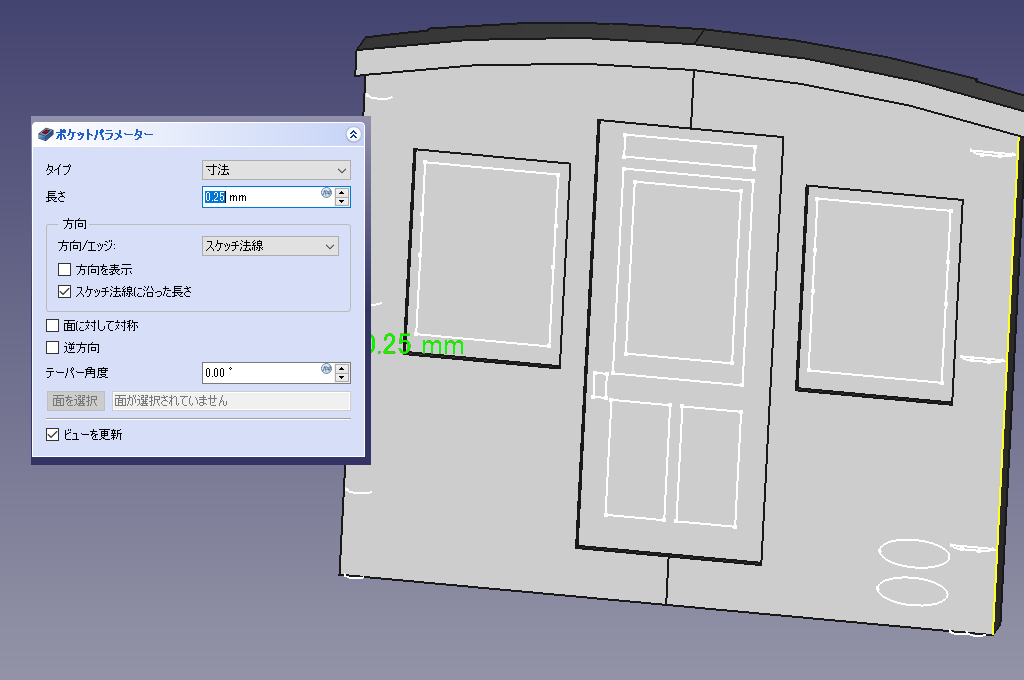

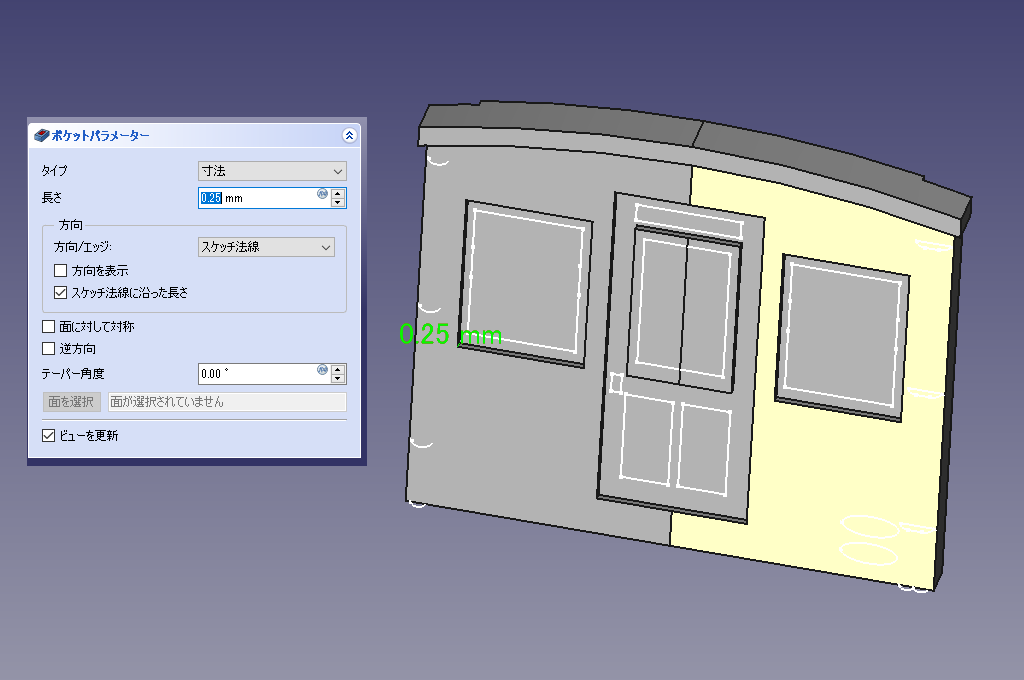

0.25ｍｍのポケットで電車の窓枠を表現します。
旧型国電のプレスドアを作成

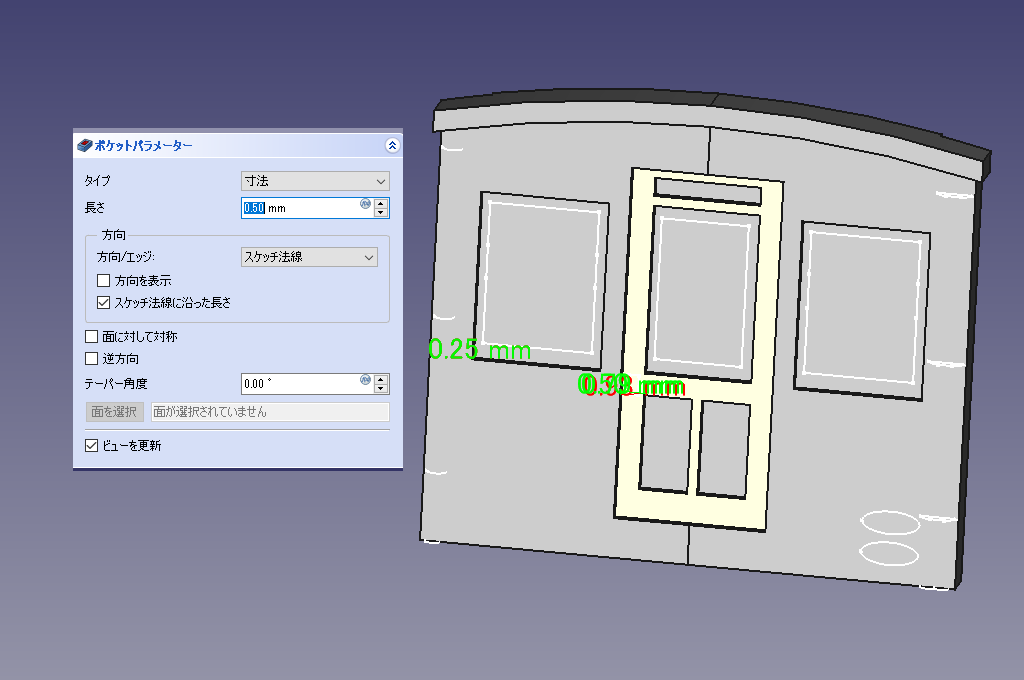

先程、0.25ｍｍポケットしたため、0.5ｍｍポケットすることで、旧型国電の木製ドアを表現します。

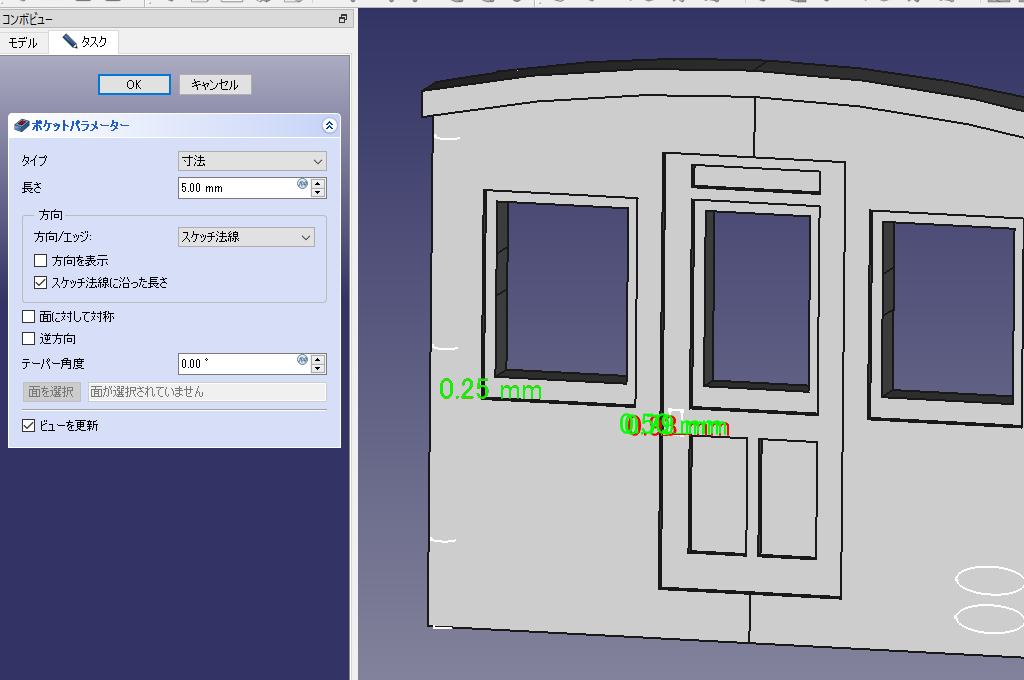

貫通箇所の作成
銘板とドアノブ
ドアノブを作成

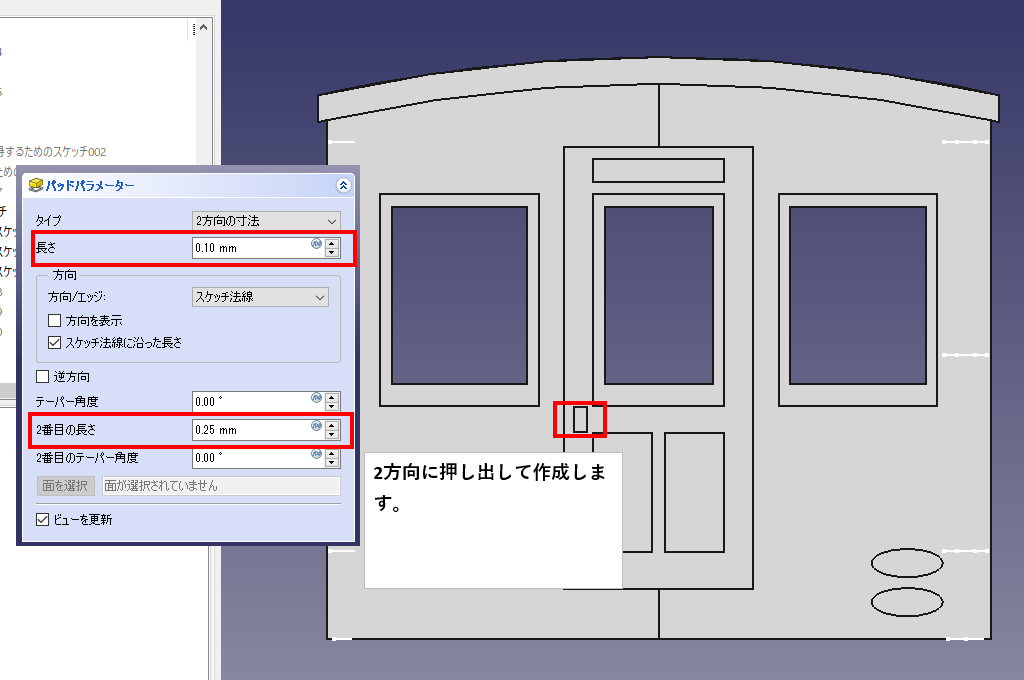

- 2方向にパッドしドアノブを作成します。

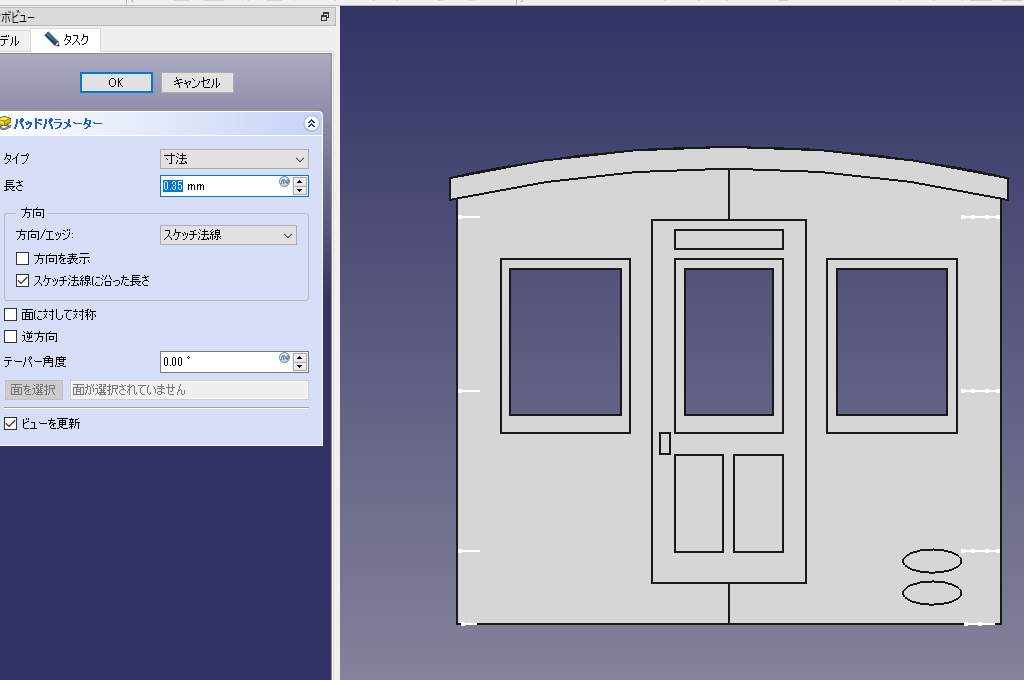

- 銘板を作成します。※戦時中の落成したばかりのモハ60にあったかどうかはわかりません。
銘板の作成
配管（パイピング）の作成
配管の作成

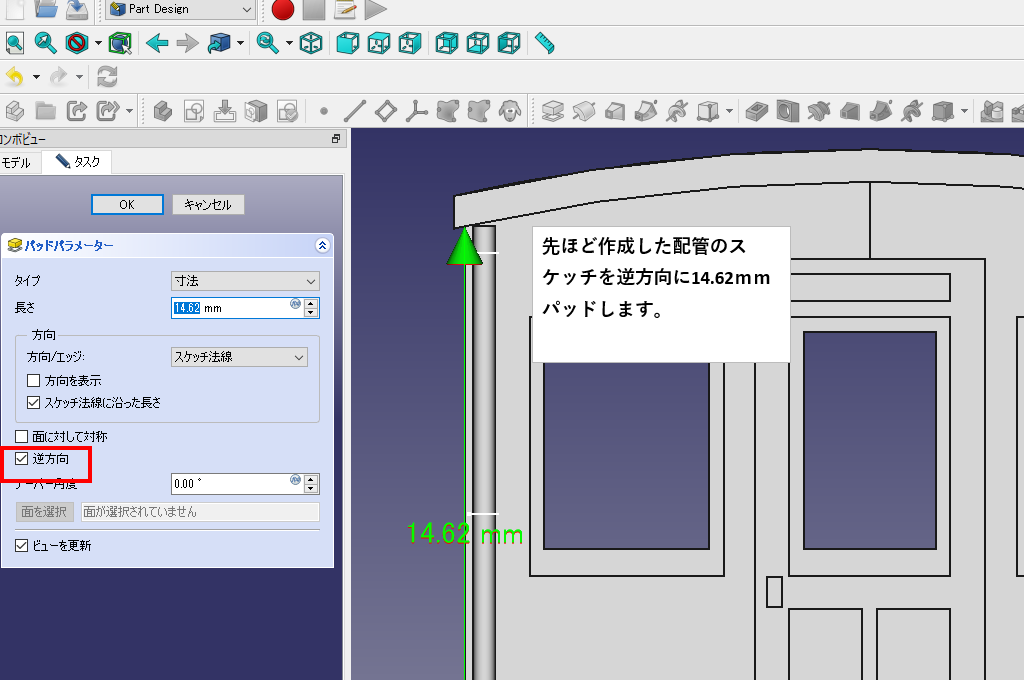

- 14.62ｍｍ逆方向にパッドし、配管を作成します。

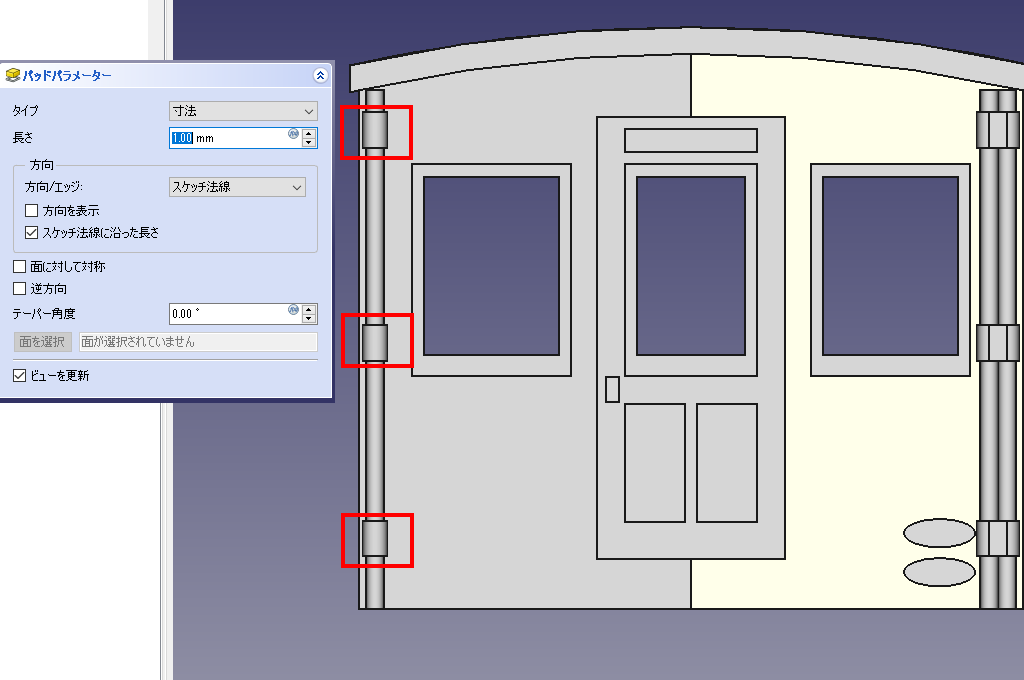

- 1ｍｍずつパッドして、配管の覆いを作成します。
線を通す穴だけをあけておき、後から真鍮やプラスチックなどを通してもよいかもしれません。
配管覆いの作成
ウィンドウ・シル/ヘッダーの作成

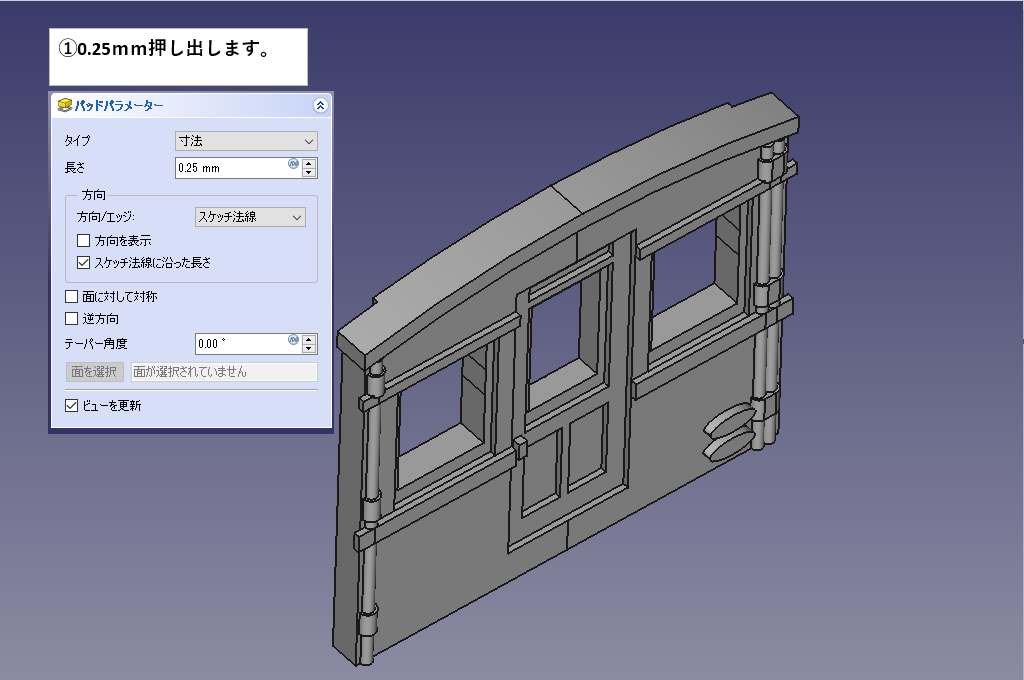

- ウィンドウ・シル/ヘッダーのスケッチを選択し、0.25ｍｍ押し出します。

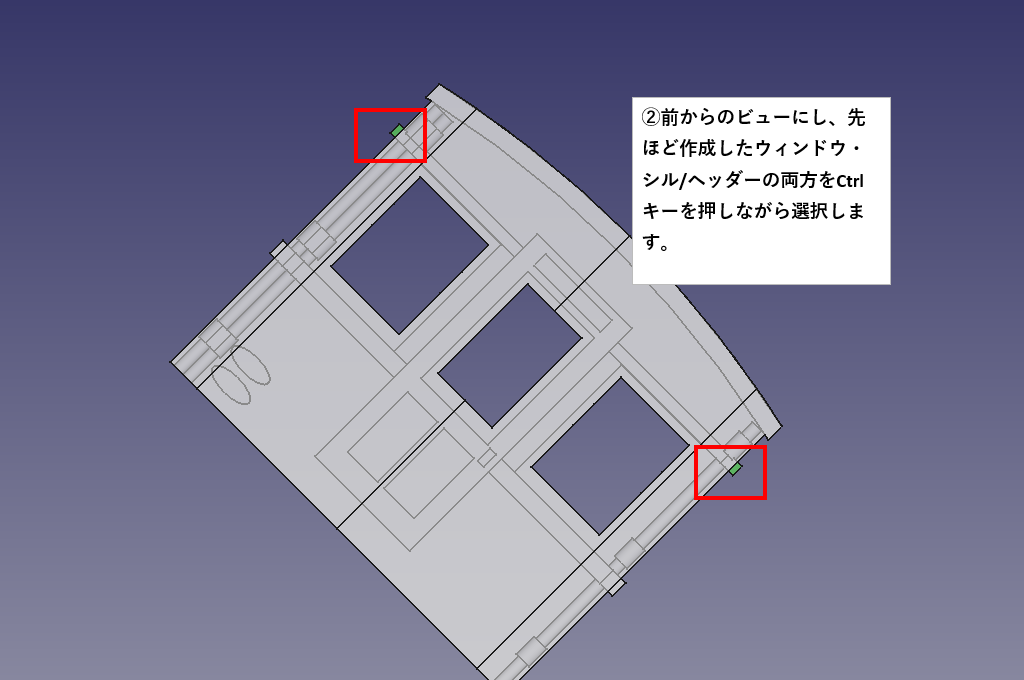

- 前からのビューとし、押し出した先端を両方選択します。

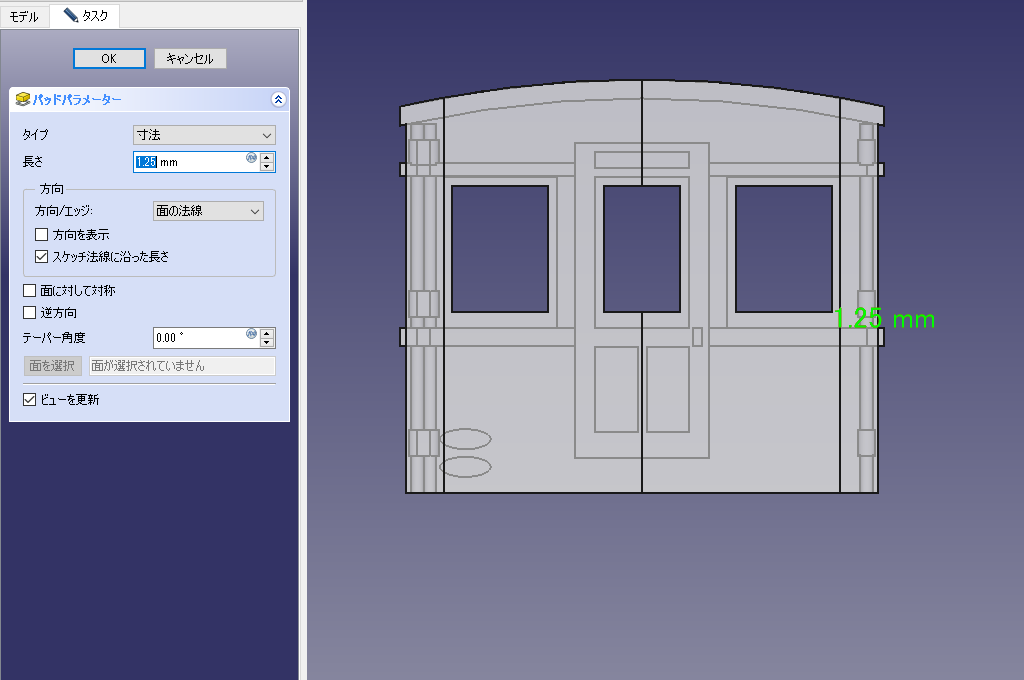

- パッドで1.25ｍｍ押し出します。

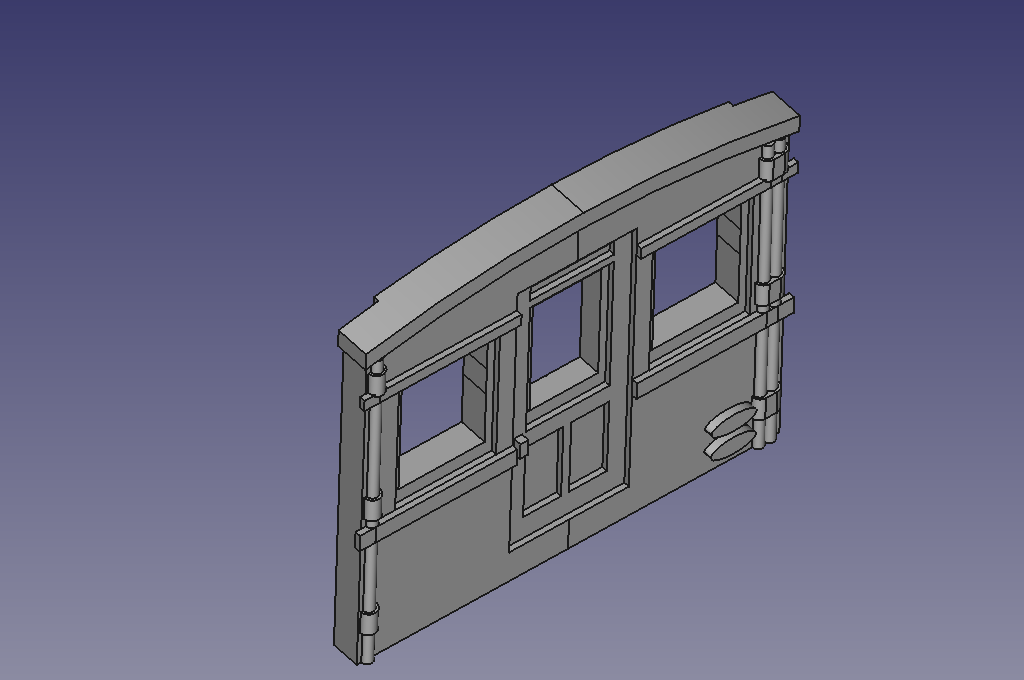

ウィンドウ・シル/ヘッダーのスケッチを0.25ｍｍパッドして、後面のウィンドウ・シル/ヘッダーを作成します。Nゲージの模型的には、ノーシル・ノーヘッダー車の方がはるかに作成しやすいです。
まとめ

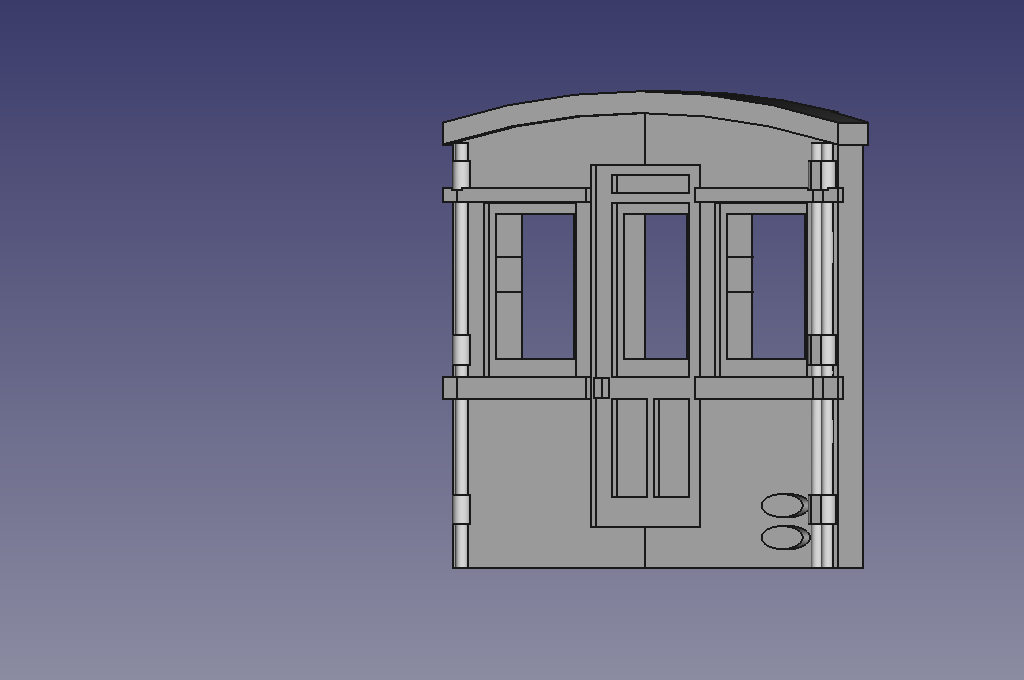

後ろ面の3Dデータを作成しました。次回からは電車の側面を作成します。側面は屋根とおなじくらい手間がかかります。
